Un manomètre imprécis peut transformer un contrôle courant des pneus en risque pour la qualité ou la sécurité. La vérification commence par une référence étalonnée et des limites d’acceptation définies.
Pour les équipes de contrôle qualité et les responsables de la sécurité, vérifier la précision d’un manomètre utilisé pour le gonflage des pneus automobiles exige davantage que de comparer deux relevés dans des conditions d’atelier non maîtrisées.
Une vérification fiable consiste à effectuer des essais sur toute la plage de pression prévue, à contrôler la cohérence des mesures et à consigner les résultats par rapport à des tolérances tenant compte des spécifications de l’équipement et des besoins réels d’utilisation.
Ce guide explique comment repérer les erreurs de mesure, prendre des décisions d’acceptation justifiables et établir des intervalles de vérification pratiques afin de maintenir la fiabilité des équipements de gonflage des pneus.
Quels éléments prouvent qu’un manomètre pour pneus est suffisamment précis ?
Un manomètre est acceptable lorsque les erreurs mesurées respectent une tolérance documentée sur toute la plage de pression correspondant à son utilisation prévue, en tenant compte de l’incertitude de mesure.
La concordance avec un autre manomètre d’atelier ne prouve pas l’exactitude. Les deux instruments peuvent présenter des erreurs similaires, et aucun ne constitue une preuve fiable sans historique d’étalonnage approprié.
Il faut distinguer la vérification de l’étalonnage : la vérification contrôle la conformité aux exigences, tandis que l’étalonnage établit la relation entre les indications de l’instrument et les valeurs de référence, en tenant compte de l’incertitude de mesure associée.
Le réglage est une opération distincte. Si un instrument est réglé, conservez les résultats initiaux et répétez la vérification avant de le remettre en service.
Définissez les limites d’acceptation avant de relever les mesures. Appuyez-vous sur les exigences contractuelles, les réglementations applicables, les spécifications du fabricant et les besoins de votre processus ; ne choisissez pas des limites uniquement parce que l’instrument les respecte.
Pour le gonflage des véhicules, obtenez les pressions cibles sur la plaque ou dans les instructions du constructeur du véhicule. La pression maximale indiquée sur le flanc du pneu ne correspond pas à la pression de fonctionnement recommandée.
Choisir une référence et une configuration permettant une décision fiable
Utilisez une référence de pression étalonnée, dont la traçabilité est documentée au moyen d’une chaîne d’étalonnage appropriée. Son certificat doit couvrir les pressions, les unités et les conditions nécessaires à la vérification.
Examinez l’incertitude de la référence, la date d’étalonnage et les corrections éventuelles indiquées. Un certificat en cours de validité ne suffit pas à prouver que la référence convient à votre essai.
Dans la mesure du possible, choisissez une référence nettement plus précise que le manomètre contrôlé. Évaluez son adéquation en fonction de l’incertitude, et non de la résolution de l’affichage ou d’arguments commerciaux.

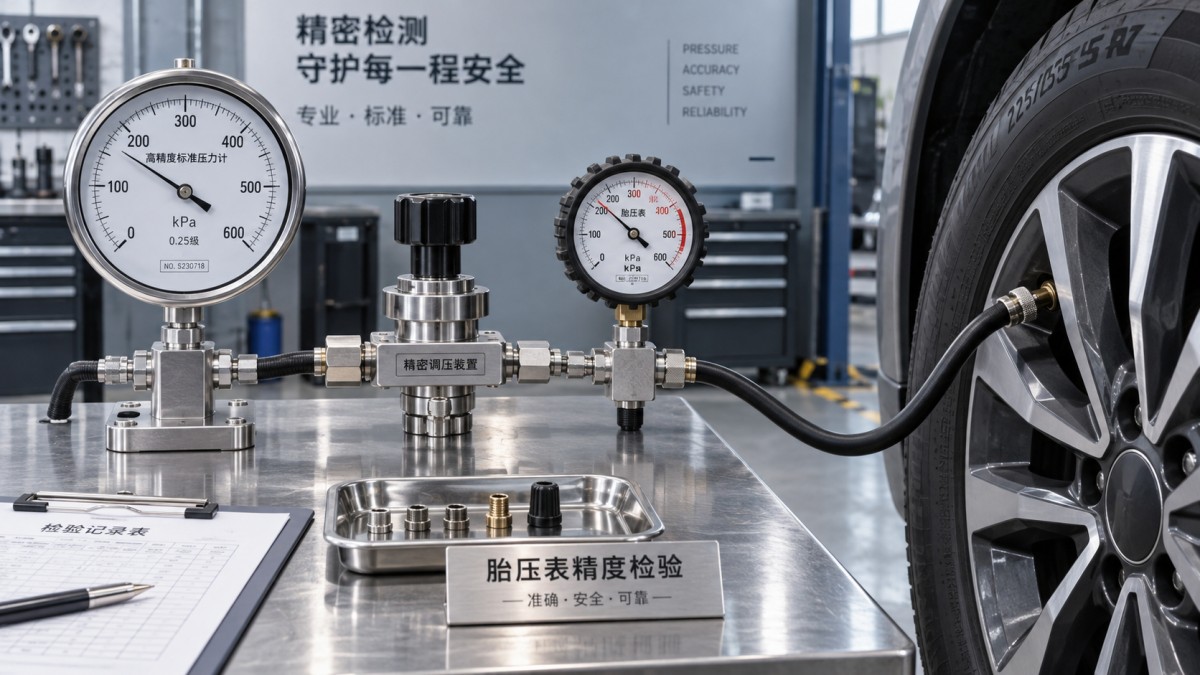

Raccordez les deux instruments à une source de pression contrôlée au moyen d’un collecteur étanche ou d’un dispositif adapté. Ils doivent être soumis à la même pression stabilisée pendant la comparaison.
Utilisez des tuyaux, des adaptateurs et des raccords adaptés à la pression d’essai. Sécurisez les raccordements, isolez la source de pression lorsque cela est approprié et relâchez la pression en toute sécurité avant de déconnecter l’équipement.
Pour les gonfleurs intégrés, utilisez la configuration de vérification approuvée par le fabricant. Une mise sous pression externe peut ne pas convenir si les valves internes empêchent l’égalisation ou exposent des composants à une pression non prévue.
Consignez les conditions ambiantes et laissez l’équipement se stabiliser. Les variations de température, les fuites au niveau des raccords, les restrictions dans les tuyaux et les fluctuations de pression peuvent provoquer des erreurs apparentes du manomètre pendant l’essai.
Tester les pressions réellement utilisées par votre équipe
Commencez par identifier l’équipement et effectuer un contrôle visuel. Consignez le numéro de série, les unités de pression, l’état de l’affichage et du tuyau, ainsi que toute trace de choc.
Contrôlez l’indication du zéro, le manomètre étant mis à l’air libre, conformément aux instructions du fabricant. Tout décalage inattendu doit faire l’objet d’une enquête avant que l’instrument ne soit déclaré conforme.
Choisissez plusieurs points de pression couvrant la plage de fonctionnement prévue, notamment les pressions couramment utilisées pour les véhicules et les limites pertinentes. Ajoutez des points si des résultats antérieurs suggèrent un comportement irrégulier de l’instrument.
Pour un processus concernant les voitures particulières et fonctionnant autour de 30–45 psi, des points d’essai illustratifs pourraient inclure 20, 30, 35, 40 et 50 psi, si les caractéristiques nominales de l’équipement le permettent.
Ces points donnés en exemple ne vérifient pas toute la plage nominale de l’instrument. Si l’acceptation porte sur des pressions plus élevées, étendez les essais en conséquence avec un dispositif de mise sous pression adapté.
Augmentez progressivement la pression, stabilisez chaque point et relevez simultanément les indications de la référence et du manomètre. Répétez ensuite les mesures en diminuant la pression afin de mettre en évidence une éventuelle hystérésis.
Répétez les mesures aux points de fonctionnement importants, de préférence sur plusieurs cycles de pression. Une seule mesure concordante ne permet pas de démontrer la répétabilité ni la constance des performances sur la plage de fonctionnement.
Pour les manomètres analogiques, regardez le cadran de face afin de limiter l’erreur de parallaxe. Pour les manomètres numériques, attendez que les valeurs se stabilisent et tenez compte du pas d’affichage lors de l’interprétation des résultats.
Calculer l’erreur et décider si le manomètre est conforme
Calculez l’erreur d’indication en soustrayant la pression de référence corrigée de la valeur affichée par le manomètre. Un résultat positif signifie que le manomètre indique une pression supérieure à celle de la référence.
Par exemple, un manomètre affichant 36.0 psi alors que la pression de référence corrigée est de 35.0 psi présente une erreur d’indication positive de 1.0 psi.
Vérifiez la manière dont la spécification exprime la précision. Un pourcentage de la pleine échelle diffère sensiblement d’un pourcentage de la valeur lue, surtout dans le bas de la plage de fonctionnement.
Un manomètre hypothétique de 150 psi, spécifié à ±1 % de la pleine échelle, permet une erreur de ±1.5 psi sur toute sa plage, sous réserve des conditions indiquées dans la spécification.
Définissez une règle de décision qui tient compte de l’incertitude de mesure. Selon une approche prudente, un point n’est accepté que si l’erreur absolue augmentée de l’incertitude élargie reste dans la limite de tolérance.
Avec une limite de ±1.0 psi, une erreur absolue de 0.7 psi et une incertitude élargie de 0.2 psi satisfont cette règle d’acceptation prudente pour le point concerné.
Une erreur de 0.9 psi avec la même incertitude ne satisfait pas cette règle. Consignez le résultat conformément à votre procédure au lieu de déclarer automatiquement l’instrument conforme.
Évaluez également la répétabilité et l’hystérésis par rapport aux exigences définies. Des variations importantes peuvent rendre un manomètre inadapté même si son indication moyenne semble proche de celle de la référence.
Vérifier séparément le gonflage automatique et la précision statique du manomètre
Un gonfleur intégré peut afficher correctement la pression en conditions statiques tout en interrompant le gonflage à tort. L’emplacement du capteur, le débit d’air, la logique de commande et la stabilisation de la pression peuvent influer sur les performances.
Vérifiez la pression affichée à l’aide de la configuration approuvée, puis évaluez séparément l’arrêt automatique. Une fois le gonflage arrêté, laissez la pression se stabiliser avant de vérifier le résultat final.
Maintenez constantes la température du pneu et la pression initiale lors des comparaisons fonctionnelles. Pour évaluer les pressions de gonflage recommandées par le constructeur, effectuez les contrôles pneus froids conformément aux recommandations applicables du constructeur du véhicule.
Par exemple, le démarreur autonome multifonction et gonfleur de pneus APS-541 indique une plage de pression de 3–150 psi et propose les unités PSI, BAR, KPA et Kg/cm².
Ces spécifications décrivent la plage et les options d’affichage ; elles ne définissent pas la précision de mesure. Avant la qualification, demandez la tolérance applicable, la méthode de vérification et les exigences relatives à l’arrêt automatique.
Le débit d’air indiqué de 33 L/min ne garantit pas non plus la précision du gonflage. Évaluez séparément la pression finale stabilisée et la vitesse de gonflage, dans des conditions d’essai documentées et répétables.
Lors du contrôle de différentes unités, comparez des pressions équivalentes et tenez compte de l’arrondi de l’affichage. Utilisez la même unité de référence pour les calculs afin de réduire les erreurs de conversion et de transcription.
Définir les intervalles de vérification et traiter rapidement les défaillances
Déterminez les intervalles de vérification en fonction de la fréquence d’utilisation, de l’environnement de fonctionnement, des conséquences d’une erreur, des recommandations du fabricant et de la stabilité constatée au fil du temps. Il n’existe pas d’intervalle universel adapté à tous les manomètres.
Vérifiez les nouveaux équipements avant leur mise en service, après les réparations pertinentes et après tout dommage suspecté. Des relevés inattendus ou l’échec d’une comparaison périodique doivent rapidement entraîner des investigations supplémentaires.
Augmentez la fréquence des contrôles pour les équipements fortement utilisés et exposés aux vibrations, à la contamination ou à des températures extrêmes. Ne prolongez les intervalles que si les performances documentées justifient cette évolution.
En cas de défaillance d’un manomètre, identifiez-le et retirez-le du service autorisé. Examinez les opérations de gonflage potentiellement concernées à partir de la dernière vérification satisfaisante et des dossiers d’exploitation disponibles.
Consignez l’identification de l’instrument, les informations sur la référence, les points d’essai, les relevés, les erreurs, l’incertitude, la règle de décision, l’opérateur et la date. Notez également les mesures correctives et la prochaine vérification prévue.
Qingdao Shinuode Intelligent Technology Co., Ltd. indique posséder plus de dix ans d’expérience dans la fabrication ainsi que des capacités internes de développement et de production, des éléments utiles pour l’évaluation d’un fournisseur.
Pour les décisions d’achat, demandez des preuves de contrôle propres au modèle et précisez l’étendue de la vérification. Les capacités de fabrication contribuent à l’évaluation du fournisseur, tandis que des données documentées sur les performances en pression permettent d’accepter les équipements de gonflage.
Faire de l’acceptation du manomètre une décision de sécurité documentée
La fiabilité du gonflage des pneus automobiles repose sur une référence étalonnée appropriée, des pressions d’essai représentatives, des mesures répétables et des règles d’acceptation tenant compte de l’incertitude et des exigences opérationnelles.
N’approuvez l’équipement que dans la plage et les conditions effectivement vérifiées. Associez les contrôles statiques du manomètre aux essais du système de commande du gonflage, puis utilisez les résultats consignés pour définir les intervalles de maintenance.
Cette approche fournit aux équipes qualité et sécurité une base justifiable pour mettre les équipements en service, enquêter sur les défaillances et réduire le risque de décisions erronées concernant la pression des pneus.
